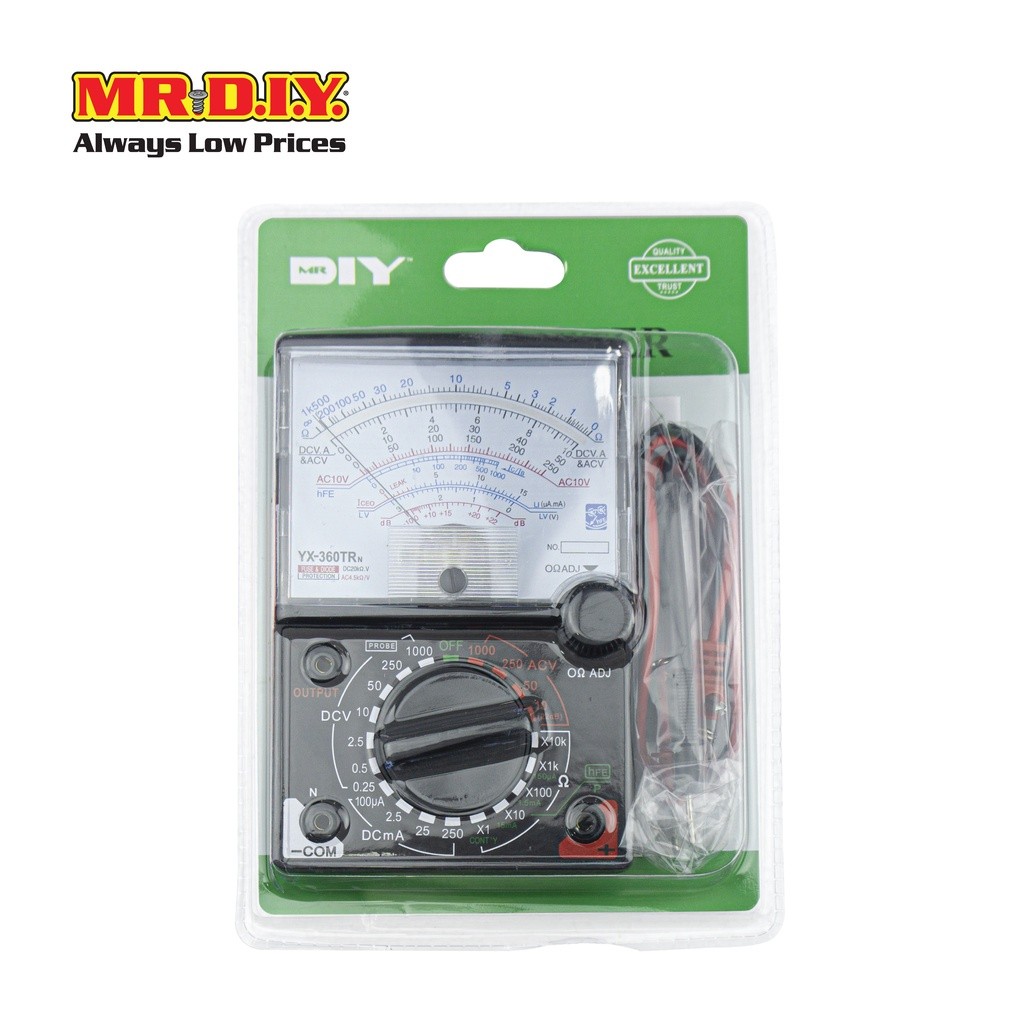

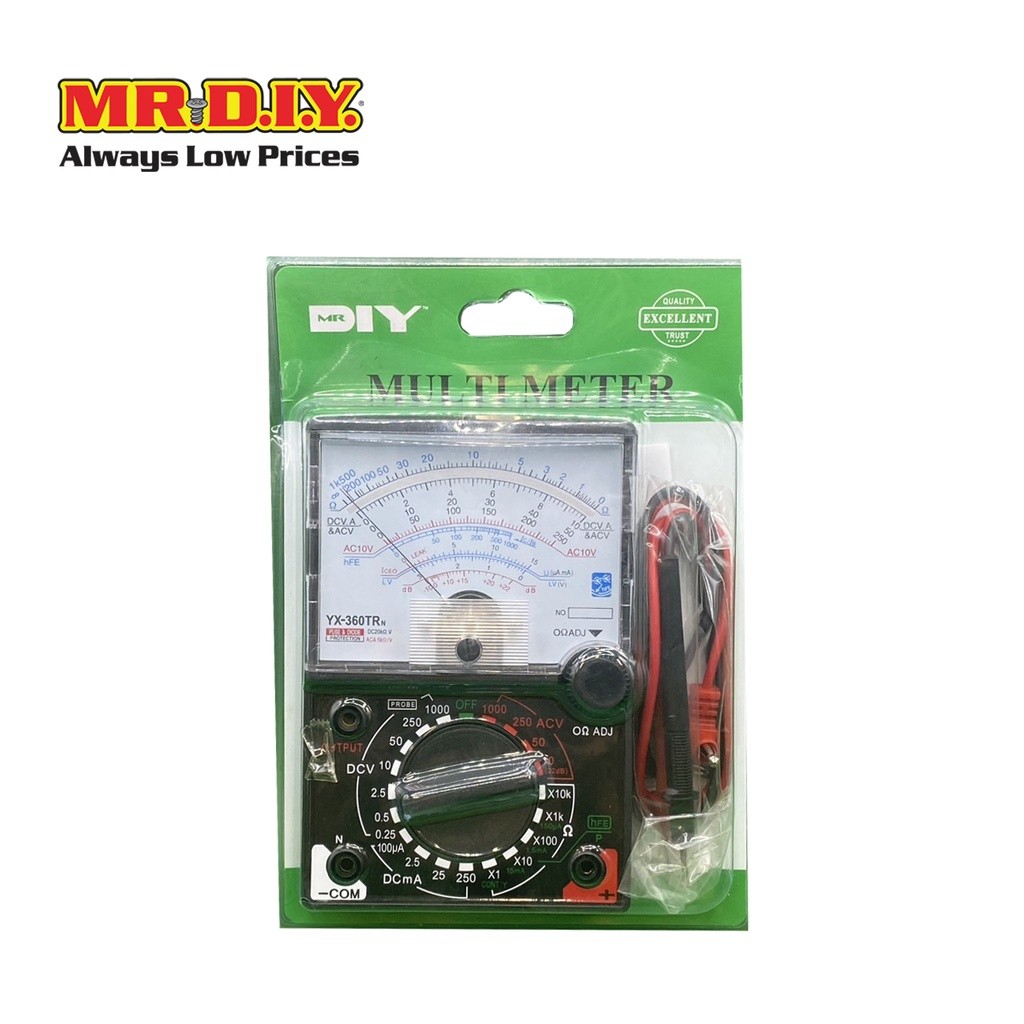

MR.D.I.Y. เครื่องวัดแรงดันและกระแสไฟฟ้า แบบอนาล็อก (มัลติมิเตอร์)

แบรนด์ : MR.D.I.Y.

คุณสมบัติสินค้า
- ใช้วัดแรงดันไฟฟ้า DC และ AC
- วัดกระแสไฟฟ้า DC ได้
- วัดความต้านทาน (Resistance)
- ใช้วัดทรานซิสเตอร์ hFE, Diode test, ค่า dB, และค่าความต่อเนื่อง (continuity test)
- ตัวบอดี้แบบเข็มอนาล็อก
- มาพร้อมสายวัด (Probe) สีแดง/ดำ

รายละเอียดสเปคสินค้า
- DC Voltage:
ช่วง: 0.1–2.5–10–50–250–1000V
ความแม่นยำ: ±3% (V at full scale)

- AC Voltage:
ช่วง: 10–50–250–1000V
ความแม่นยำ: ±4% (V at full scale)

- DC Current:
ช่วง: 50 µA, 2.5 mA, 25 mA, 250 mA, 10A*
ความแม่นยำ: ±3% (at full scale)

- Resistance (Ω):
ช่วง: ×1, ×10, ×100, ×1K, ×10K
ค่าต้านทานภายใน: 20KΩ/V (DCV), 9KΩ/V (ACV)
มีฟังก์ชันทดสอบไดโอดและทรานซิสเตอร์ (Iceo, hFE)

วิธีใช้งาน
- การทดสอบความต้านทาน (Q Test):
เสียบสายวัดที่ช่อง COM และ + ตามลำดับ
หมุนเลือกไปที่ช่วงวัดความต้านทานที่ต้องการ
ช็อตปลายสายวัดเข้าด้วยกัน และหมุนปุ่ม “Ω ADJ” ให้เข็มตรงที่ “0” บนสเกลโอห์ม
วางปลายสายวัดเข้ากับจุดที่ต้องการวัด

- การวัดแรงดัน DC (DCV Test):
เสียบสายวัดสีแดงที่ช่อง “+” และสีดำที่ช่อง “COM”
หมุนไปยังช่วง DCV ที่ต้องการวัด
สายแดงต่อกับขั้วบวก สายดำต่อกับขั้วลบของวงจร

*มีคำแนะนำให้ดูค่าจากตารางเทียบค่า (Reference Table) ด้านบนหน้าจอ*

คำแนะนำ
- อ่านคู่มือการใช้งานอย่างละเอียดและสอบถามผู้ชำนาญงาน
- ควรเริ่มวัดจากช่วงแรงดันหรือกระแสที่สูงสุดก่อน แล้วค่อยลดช่วงลงเพื่ออ่านค่าได้แม่นยำ
- ใช้ปุ่มปรับ “Ω ADJ” เพื่อปรับเทียบก่อนวัดความต้านทาน
- ใช้สายวัดเดิมที่ให้มาพร้อมอุปกรณ์

ข้อควรระวัง
- ห้ามใช้วัดแรงดัน AC เกิน 1000V หรือ DC เกิน 1000V
- ห้ามวัดค่าต่างๆ ขณะที่กำลังมีไฟเลี้ยงสูง หรือในอุปกรณ์เปิดอยู่
- ควรเปลี่ยนช่วงวัดให้เหมาะสมก่อนต่อเข้ากับวงจร
- ระวังไม่ให้สายวัดสัมผัสกันขณะวัดแรงดันหรือกระแส
- ไม่ควรเก็บในที่อุณหภูมิสูงหรือชื้นจัด
- หากใช้ผิดประเภทอาจทำให้อุปกรณ์เสียหายหรือเกิดอันตรายได้
